REDES INTELIGENTES
Pasa de la Teoría a la práctica - Redes Inteligentes en generación, transmisión, distribución y consumo de potencia.
EDUCACIÓN
Introducción

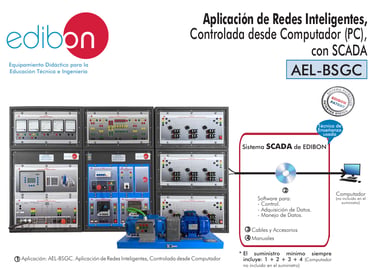

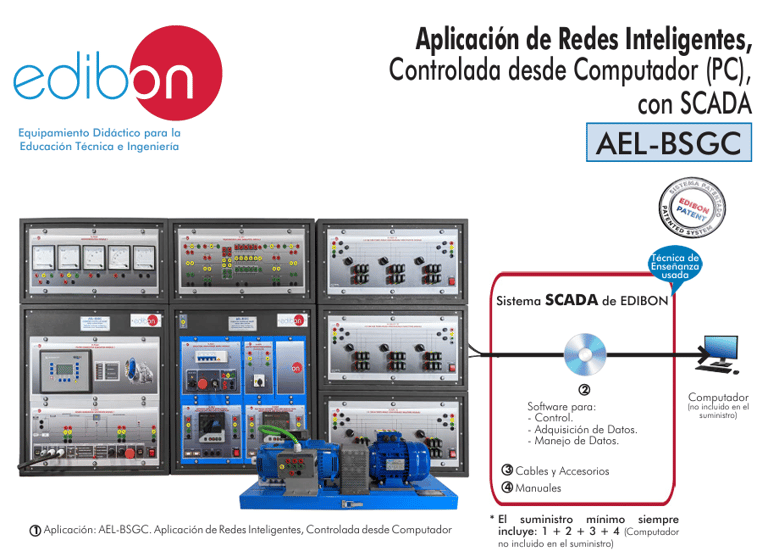

Una red inteligente es una red eléctrica capacitada para realizar una variedad de medidas eléctricas y operaciones mediante medidores inteligentes, electrodomésticos inteligentes, fuentes de energía renovables y recursos de eficiencia energética. La Aplicación de Redes Inteligentes, Controlada desde Computador, “AEL-BSGC”, diseñada por EDIBON, permite estudiar aspectos importantes de las redes inteligentes, como son el control de la generación y distribución de la energía eléctrica.
Descripción General
Los estudiantes y profesores de universidades y laboratorios de investigación, pueden estudiar e investigar de manera sencilla el funcionamiento de una red inteligente real, desde el instante en el que se produce la energía eléctrica hasta que se consume, analizando los problemas y soluciones en cada parte del proceso o en su conjunto.
El “AEL-BSGC” incluye un grupo motor-generador síncrono trifásico de 1 kVA, utilizado para estudiar la generación de energía eléctrica. El generador síncrono se acopla a un motor de inducción trifásico de jaula de ardilla que se controla mediante un variador de frecuencia. Con el controlador de frecuencia el usuario puede regular la velocidad del motor de inducción (de forma manual o automática) y reproducir cualquier condición de generación de potencia. Además, la excitación del generador se controla mediante un regulador de tensión automático AVR (Regulador Automático de Tensión) que permite al usuario controlar la corriente de excitación del generador síncrono (de forma manual o automática). Este dispositivo es un controlador avanzado de tensión y velocidad que permite estudiar el funcionamiento de un controlador real de tensión y velocidad, la sincronización y funcionamiento autónomo. El usuario puede monitorizar PIDs de velocidad y tensión para estudiar la estabilidad del grupo motor-generador síncrono. En los sistemas de generación de potencia es muy importante mantener constante la velocidad y la tensión para evitar posibles daños debidos a oscilaciones de frecuencia o tensión. Con esta aplicación los estudiantes aprenderán cómo funciona un controlador de velocidad/tensión real. Además, EDIBON recomienda una segunda subestación de generación de potencia para estudiar el funcionamiento de dos generadores en paralelo, recuperación del sistema tras los apagones, etc.
También se incluye un módulo de líneas de transmisión. Con este módulo es posible estudiar cómo se transporta la energía y se distribuye a lo largo de cientos de kilómetros. El módulo de líneas de transmisión está diseñado según la teoría de los parámetros concentrados mediante inductancias, capacitancias y resistencias variables. Este módulo permite cambiar la longitud de las líneas, el efecto capacitivo con la tierra y el efecto capacitivo entre las líneas. De esta manera los estudiantes entenderán cómo los parámetros de la línea afectan a la energía transportada. Por otro lado, se incluyen dos analizadores de red para la medición inteligente bidireccional (Simuladores de Contadores Inteligentes). Con estos analizadores el usuario puede estudiar pérdidas de energía en las líneas de transmisión, midiendo las tensiones aguas arriba y aguas abajo, potencias activas, potencias reactivas, factor de potencia, corrientes de línea y muchos otros parámetros eléctricos.
